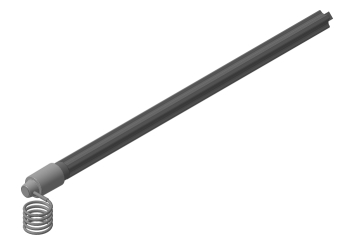

Ферросилидовый анодный заземлитель ЭлЖК-Т

Назначение

Заземлители ферросидовые анодные ЭлЖК-Т (трефовидной геометрии) предназначены для использования в качестве малорастворимых элементов анодных заземлителей в установках катодной защиты от коррозии магистральных трубопроводов и других подземных металлических сооружений. Поверхностные анодные заземлители ЭлЖК-Т работают в комплекте с преобразователями катодной защиты в любых почвенно-климатических условиях при расположении их ниже глубины промерзания грунта с температурой окружающей среды от 0 до +60ºС.

Техническое описание

Заземлители изготовлены на базе ферросилидовых электродов, полученных методом литья из сплава ЧС 15 ГОСТ 7769. Электрод анодного заземлителя круглого или крестовидного сечения отливается из железно-кремниевого сплава, дополнительно легируется хромом, титаном, молибденом и др. Номинальная токовая нагрузка заземлителя от 1,5 до 2,0 А. Заземлитель снабжён коррозионностойким проводом присоединения марки ВПП или другой аналогичной марки с сечением медных жил не менее 6мм. Заземлитель имеет надёжный электрический контакт провода присоединения с ферросилидовым электродом. Место контакта заглублено в тело отливки и полностью изолированно химически стойким компаундом, снаружи - муфтой, предусматривающей операцию термоусаживания или колпаком, или трубой.

Скорость анодного растворения материала рабочего электрода при номинальной токовой нагрузке - не более 0,3 кг• А/год.

Трефовидная геометрия электрода позволяет ей повысить на 20% площадь соприкосновения с грунтом, что в свою очередь уменьшает переходное сопротивление при эксплуатации анодного заземлителя.
